Как выбрать арматуру для абразивных и агрессивных сред

Горнодобывающие предприятия Казахстана работают с медными, золотыми, урановыми и другими рудами, страна входит в число мировых лидеров по запасам и добыче ключевых металлов. Это значит: много шлама, высокоминерализованные воды, агрессивные реагенты, сложные режимы работы.

В таких условиях арматура для абразивных сред и агрессивных сред перестает быть «расходником». Ошибка в подборе клапана или задвижки приводит к:

• частым протечкам и аварийным простоям;
• разрушению седел и уплотнений за месяцы, а не годы;
• риску для персонала и окружающей среды.

Задача этой статьи — дать практические критерии, чтобы инженер мог осознанно подойти к выбору, а для окончательного решения и расчета нагрузок обратиться в Aurum Pump Asia Казахстан за детальным инженерным подбором.

Какие среды считаются абразивными и агрессивными

В горнодобыче одновременно встречаются два фактора:

1. Абразивность

   • пульпы с плотностью 1,2–1,5 т/м³ и высоким содержанием твердых частиц;
   • остроугольные частицы руды, песка, шлака;
   • высокая скорость потока в пульпопроводах.

2. Агрессивность

   • кислые либо щелочные растворы (pH < 4 или pH > 10);
   • соли тяжелых металлов, хлориды, сернокислые растворы;
   • температура, которая ускоряет коррозию.

Для таких условий нужна не просто коррозионностойкая трубопроводная арматура, а решения, где одновременно учитываются химическая стойкость, механическая прочность и износостойкость проточной части.

Основные типы арматуры для абразивных и агрессивных сред

На площадках клиентов Aurum Habermann применяются различные типы запорной арматуры: дисковые затворы, шаровые краны, обратные клапаны, клиновые и ножевые задвижки, пережимные и регулирующие клапаны.

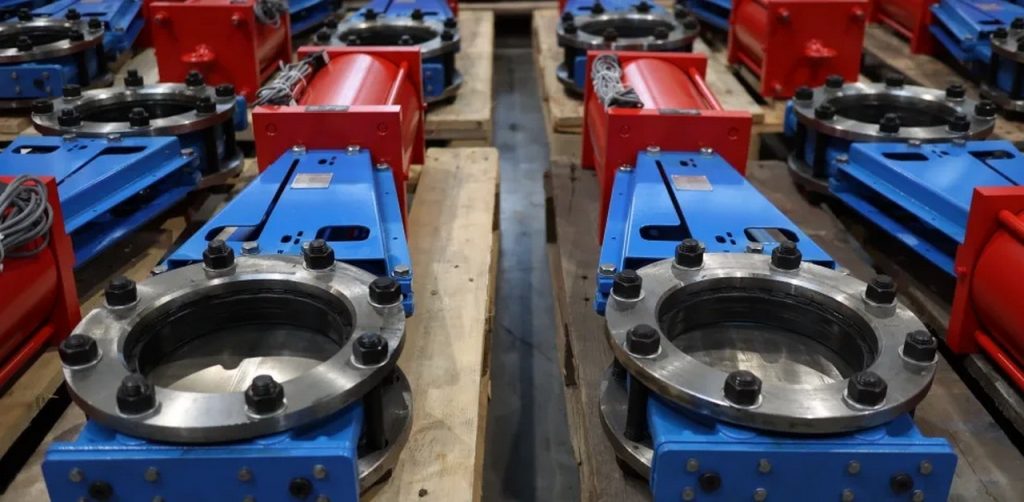

Ножевые задвижки для шламов

Ножевые задвижки для пульпопроводов — типовое решение для густых и «грязных» сред:

• шлам с твердыми включениями;
• пастообразные хвосты обогащения;
• оборотные воды с песком.

Преимущества:

• узкий корпус, компактный монтаж между фланцами;
• прямой проход, минимальное заиливание;
• возможность резать «корку» отложений ножом задвижки.

Именно такая запорная арматура для шламов применяется в шламовых системах Habermann Aurum, ориентированных на высокоабразивные суспензии.

Пережимные клапаны и шланговые решения

Пережимные клапаны для шлама (шланговые, «pinch valves») работают так: эластичная втулка сжимается корпусом, полностью перекрывая поток. Преимущества:

• в контакте со средой только резиновая втулка — металл не изнашивается абразивом;
• отсутствие щелей и полостей, где может «застыть» пульпа;
• мягкое перекрытие, хорошая герметичность.

Такие клапаны особенно удобны на:

• участках сгущения и перекачки хвостов;
• линиях подачи реагентов с твердыми частицами;
• сливных линиях сгустителей.

Дисковые затворы и шаровые краны

Дисковые затворы для пульпы применяются там, где:

• требуется компактное решение на больших диаметрах;
• среда умеренно абразивная;
• нужны быстрые операции «открыть/закрыть» (автоматизация).

Шаровые краны на абразивных средах оправданы при:

• сравнительно низком содержании твердых частиц;
• редких переключениях (например, байпасные линии);
• необходимости полной герметичности в закрытом положении.

Обратные клапаны

Обратные клапаны защищают насосы и трубопроводы от обратного потока шлама и гидроударов. Они ставятся:

• на напорных линиях шламовых насосов;
• за подъемными участками пульпопровода;
• на дренажных и водоотливных линиях шахтных вод.

Ключевые критерии выбора арматуры

1. Характеристики среды

Для корректного подбора арматуры для горнодобывающей отрасли инженер должен знать:

• массовую концентрацию твердой фазы и грансостав;
• pH и химический состав раствора;
• рабочую температуру;
• наличие газов (воздух, сероводород и т.д.).

От этого зависит выбор:

• материала корпуса (углеродистая, нержавеющая, дуплексная сталь, специальные сплавы);
• материала уплотнений и футеровок (резины, эластомеры, фторполимеры и т.п.).

2. Режим работы и частота срабатываний

Сильно различается ресурс арматуры для абразивных сред при:

• редком маневрировании (несколько раз в неделю);
• частых циклах «открыть/закрыть» (десятки раз в смену);
• дросселировании потока.

При редких срабатываниях допустимо использовать полнопроходные шаровые краны с полимерными седлами. При частом маневрировании на высокоабразивной пульпе лучше переходить на ножевые или пережимные решения.

3. Давление, температура, диаметр

Класс давления, размер и температура определяют:

• тип конструкции (мембранный, шаровой, дисковый, задвижка);
• толщину стенок, тип фланцев, выбор привода;
• необходимость специальных материалов (теплостойкие, морозостойкие, высокопрочные).

4. Требуемая герметичность и безопасность

На шламах часто допускают умеренные утечки в закрытом положении, но:

• на линиях с агрессивными кислотами/щелочами;
• вблизи персонала и открытых площадок;
• в зонах с повышенными экологическими требованиями

класс герметичности должен быть максимально высоким, а арматура для агрессивных сред — с химически стойкой проточной частью и надежными приводами.

5. Стоимость владения, а не только закупки

Дешевый клапан, который требует замены каждые 3–6 месяцев и останавливает линию, часто дороже «дорогого» решения на горизонте 3–5 лет. При расчете LCC (life cycle cost) учитывайте:

• цену арматуры и запасных частей;
• трудозатраты и время простоя при ремонте;
• потери от вынужденной остановки технологической линии.

Специфика подбора арматуры для Казахстана

Особенности казахстанской горнодобычи:

• добыча и переработка широкого спектра руд — от меди и золота до хромитов и урана;
• протяженные пульпопроводы и напорные водоводы в суровых климатических условиях;
• повышенные требования к надежности из-за удаленности месторождений и сложной логистики.

Поэтому при выборе запорной арматуры для шламов важно учитывать:

• удобство обслуживания в полевых условиях;
• наличие сервисной поддержки и запасных частей в регионе;
• опыт производителя именно в шламовых и агрессивных средах.

Habermann Aurum Pumpen специализируется на оборудовании для абразивных и коррозионных сред, а Aurum Pump Asia Казахстан является региональным подразделением и партнером этого производителя, поставляя насосы, земснаряды и арматуру для горнодобывающих и металлургических предприятий.

Когда без инженерного расчета не обойтись

Во всех типовых случаях, где задействована арматура для агрессивных сред и абразивных шламов, имеет смысл запросить инженерный расчет арматуры у профильной команды.

Что подготовить для расчета

Чтобы инженеры Aurum Pump Asia могли подобрать оптимальное решение, достаточно собрать базовый набор данных:

1. Схема участка
   • диаметр и материал трубопровода;
   • давление и температура;
   • расположение арматуры (горизонт, вертикаль, колодцы, эстакады).
2. Параметры среды
   • плотность пульпы и содержание твердой фазы;
   • гранулометрический состав;
   • pH и химический состав раствора.
3. Режим работы
   • частота циклов «открыть/закрыть»;
   • необходимость дросселирования;
   • требования к герметичности и безопасности.
4. Требования по автоматизации
   • тип привода (ручной, электропривод, пневмопривод);
   • система управления (локальная, общезаводская).

На основе этих данных специалисты Aurum подберут конкретные модели ножевых задвижек, пережимных, мембранных и дисковых клапанов Habermann Aurum Pumpen, рассчитают усилия на привод, проверят стойкость материалов и предложат долгосрочную стратегию сервиса.

Как Aurum Pump Asia может помочь

Обращаясь в Aurum Pump Asia Казахстан, заказчик получает:

• комплексный подбор арматуры для горнодобывающей отрасли с учетом шламовых насосов и всей гидравлической схемы;
• рекомендации по типу арматуры: ножевые задвижки для пульпопроводов, пережимные клапаны для шлама, дисковые затворы для пульпы, обратные и регулирующие клапаны;
• поддержку по внедрению и сервису на объекте — от шламовых насосных станций до земснарядов и хвостохранилищ.

Если на вашем предприятии используются шламовые линии, агрессивные реагенты и часто выходящая из строя арматура, проще и безопаснее один раз выполнить профессиональный инженерный расчет арматуры и внедрить устойчивое решение, чем постоянно менять клапаны и терять рабочее время.

Что сделать сейчас

1. Соберите данные по одному проблемному участку пульпопровода или реагентной линии.
2. Сформируйте краткое описание среды и режима работы по списку из раздела выше.
3. Передайте информацию инженерам Aurum Pump Asia через форму на сайте или по контактам.

Так вы превратите выбор арматуры из «угадайки» в управляемый инженерный процесс, снизите аварийность и обеспечите стабильную работу горнодобывающего производства.
